Chave Rotativa BHS LW26 Comutadora 160A

Chave Rotativa BHS LW26 Comutadora - Montagem Porta de Painel

Função: Comutadora / Posição: 1-0-2

CHAVES SEGURAS CONFIÁVEIS E DE LONGA DURAÇÃO

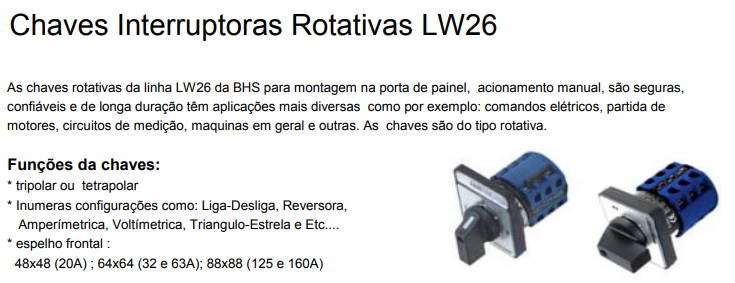

Chaves interruptoras rotativas modelo LW26, de acionamento manual, são seguras, confiáveis e de longa duração têm aplicações mais diversas no comandos elétricos, na partida de motores, nos circuitos de medição, nas maquinas em geral e outras aplicações.

As Chaves interruptoras rotativas modelo LW26 são de acionamento manual, é tem dispositivo para travamento por cadeado (até quatro cadeados), podem ser montado na porta de painel ou pela base (fundo do painel). As Chaves interruptoras rotativas modelo LW26 podem ser bipolar, tripolar ou tetrapolar com duas, três ou quatro posições fixas e correntes nominais de 20A até 160A. As Chaves interruptoras rotativas modelo LW26 tem tensão nominal de isolamento de 690V, tensão nominal de operação até 500V em corrente alternada e grau de proteção IP20. As Chaves interruptoras rotativas modelo LW26 tem espelhos frontal de 48x48mm(In20A); 64x64mm( até In 63A)e 88x88mm(até In 160A).

As Chaves interruptoras rotativas modelo LW26 são construídas de acordo com as normas internacionais IEC 60947-1, IEC 60947-3 e VDE0660 parte107. As Chaves interruptoras rotativasmodelo LW26 podem ser aplicadas nas diversas categorias de utilização em baixa tensão como AC21A, AC22A,AC23A definida pela aplicação a qual é destinada e ciclos de manobras frequentes em operação manual usado nos critérios dos ensaio adotado pelo fabricante.

As Chaves interruptoras rotativas modelo LW26 podem ser do tipo :

• Liga-Desliga
• Comutadora, Seletora
• Reversora
• Duas velocidades com dois enrolamentos
• Duas velocidades com um enrolamento(Dahlander)

Referências:-

* LW26-20C/04 = Bipolar 2X60º = 20A

* LW26-20C/06 (LW26-C-20) = Tripolar 2X60º = 20A

* LW26-20C/08 = Tetrapolar 2X60º = 20A

* LW26-32C/04 (LW26-32D/04) = Bipolar 2X60º = 32A

* LW26-32C/06 (LW26-C-32) = Tripolar 2X60 = 32A

* LW26-32C/08 = Tetrapolar 2X60º = 32A

* LW26-63C/04 (LW26-63D/04 = Bipolar 2X60º = 63A

* LW26-63C/06 (LW26-C-63) = Tripolar 2X60º = 63A

* LW26-63C/08 = Tetrapolar 2X60º = 63A

* LW26-125C/06 = Tripolar 2X60º = 125A

* LW26-125C/08 = Tetrapolar 2X60º = 125A

* LW26-160C/06 = Tripolar 2X60º = 160A

Correntes> 20A / 32A / 63A / 125A / 160A
