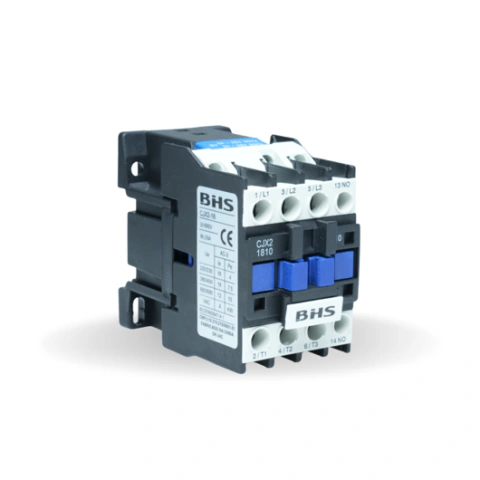

Contator Tripolar de Potência BHS CJX2-1810 (LC1D-18) – 18A 3P + (1NA)

O Contator Tripolar de Potência BHS modelo CJX2-1810 é um dispositivo eletromecânico desenvolvido para a manobra, comutação e controle de cargas elétricas trifásicas de potência em circuitos industriais e comerciais. Projetado para suportar correntes nominais de até 18A em categoria de emprego AC-3 (220V/380V), ele proporciona acionamentos rápidos, alta confiabilidade e segurança na partida de motores elétricos de até 10 CV.

Possui 3 polos principais de potência (3P) e 1 contato auxiliar normalmente aberto (1NA) integrado. Apresenta total compatibilidade dimensional e técnica com a linha de referência do mercado Telemecanique / Schneider Electric (série LC1D-1810), sendo a opção perfeita para montagem ou substituição em quadros de comando elétrico com alto custo-benefício.

Principais Aplicações

• Partida direta, reversora e estrela-triângulo: Motores trifásicos até 10 CV (em 380V) e 5,5 CV (em 220V).
• Quadros de comando e automação: Integração com CLPs, temporizadores, relés térmicos e botoeiras.
• Sistemas de bombeamento e ventilação: Compressores, exaustores, bombas d'água e esteiras transportadoras.
• Cargas resistivas (Categoria AC-1): Controle de sistemas de iluminação comercial e aquecedores industriais de até 32A.

Especificações Técnicas

• Marca: BHS (BHS Eletrônica)
• Modelo / Referência: CJX2-1810
• Similaridade / Equivalência: LC1D-1810 (Telemecanique / Schneider Electric)
• Número de Polos de Potência: 3 Polos (3P / Tripolar)
• Corrente Nominal de Operação ($I_e$ em AC-3): 18 Ampères (18A)
• Corrente Térmica Convencional ($I_{th}$ em AC-1): 32 Ampères (32A)
• Contatos Auxiliares Integrados: 1NA (1 Normalmente Aberto)
• Frequência de Operação: 50/60 Hz
• Tensões de Comando da Bobina (Vca): 24Vca, 42Vca, 48Vca, 110Vca, 127Vca, 220Vca e 380Vca (Selecione a tensão desejada no menu de opções)
• Fixação / Montagem: Trilho DIN 35mm ou fixação por parafusos na placa de montagem
• Conexão Elétrica: Bornes de parafuso com proteção imperdível
• Normas de Referência: IEC 60947-4-1

Capacidade de Carga por Tensão (Categoria AC-3)

• 220V / 230V Trifásico: 4 kW / 5,5 CV
• 380V / 400V Trifásico: 7,5 kW / 10 CV
• 440V Trifásico: 9 kW / 12 CV

Diferenciais e Benefícios

• Alta Durabilidade Eletromecânica: Fabricado com contatos em liga de prata de elevada condutividade, assegurando maior resistência ao arco elétrico.
• Expansão Modular: Permite o acoplamento de blocos de contatos auxiliares superiores (LAD-N) e relés de sobrecarga térmicos da linha JR28 / BRT-M.
• Segurança nos Bornes: Proteção contra toques acidentais para assegurar a integridade do técnico montador.
• Padrão DIN: Instalação simples e rápida em canaletas e trilhos DIN padrão industrial de 35mm.

Conteúdo da Embalagem

• 01 Contator Tripolar de Potência BHS CJX2-1810 (na tensão de bobina selecionada).

Garantia

3 Meses de Garantia Legal contra defeitos de fabricação (mediante apresentação da Nota Fiscal de compra).
