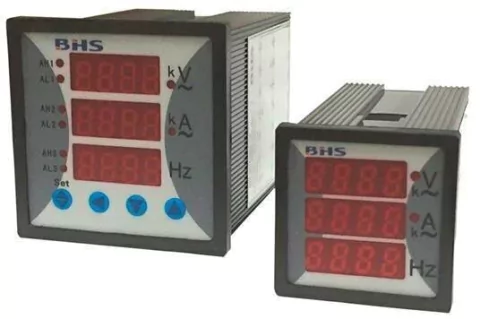

Multimedidor BHS BDI-M194IUF 3 Linhas de Display

Obs.: Imagens Meramentes Ilustrativas, basear-se pelas descrições e informações técnicas, em caso de dúvidas contactar nosso televendas.

MULTIMEDIDOR BHS BDI-M194IUF

DISPLAY: 3 Linhas = Tensão(U) / Corrente(A) / Frequência(Hz)

ALIMENTAÇÃO / TENSÃO: 85~264Vca/Vcc

DIMENSÕES: 48X48 / 72X72

PARA QUE SERVE O MULTIMEDIDOR DIGITAL

Multimedidor Digital modelo BDI-M292UIF-95, é um instrumento de medição eletrônico desenvolvido para a medição de vários parâmetros da rede elétrica, a qual são utilizados principalmente na medição em tempo real e na indicação da corrente das três fases, da tensão trifásica a quatro fios e a frequência.

O Multimedidor Digital é um instrumento que mede principalmente as correntes nas três fases (IL1; IL2; Il3), a seis tensões (L1-N; L2-N; L3-N; L1-L2; L2-L3; L1-L3) e uma frequência, em um único aparelho substitui vários medidores comuns nas diferentes funções; O Multimedidor Digital exibe a função de máxima e mínima tensão e de máxima e mínima corrente; além da função de memória do valor da demanda de corrente. O Multimedidor Digital pode ser alimentado nas tensões de comando em 220Vca e 110Vca identificados por terminais numerado e conexão por parafuso; a relação do primário do transformador de corrente (TC) deve estar entre 5A a 10000A.

O display do Multimedidor Digital tem cinco linhas de visor, cada um exibe a leitura das medições com quatro dígitos; a corrente trifásica, a tensão trifásica fase neutro e a tensão de linha além da frequência. O Multimedidor Digital tem dimensões 96x96mm e tensões de 10V a 300Vca entre fase e neutro e de 180V a 500V entre fase e fase.

O Multimedidor Digital efetua leituras de corrente de 5A até 9999A e tem classe de precisão nas medições de corrente e tensão ± 5% e de frequência ± de 0,1Hz.

GARANTIA DO MULTIMEDIDOR

O Multimedidor Digital é programável e tem as funções acessadas por teclas no frontal do aparelho. O Multimedidor Digital deve ser programado de acordo com a faixa de medição exigida na aplicação, o usuário deve confirmar se o intervalo de medição do medidor se encaixa com as especificações do transformador de corrente e definir o intervalo de medição.

O prazo de garantia contra defeitos de fabricação, devidamente comprovado, é de 12 (doze) meses a contar da data da nota fiscal de faturamento, ou um período de 18 (dezoito) meses após a data gravada no aparelho. A garantia não abrangerá estragos e avarias decorrentes de acidentes, por choques mecânicos , instalações inadequadas ou ocorrências causadas por terceiros.
