Contator Tripolar de Potência BHS CJX2-1201 (LC1D-12) 12A 3P+(1NF)

Contator Tripolar de Potência BHS CJX2-1201 (Equivalente LC1D-12) 12A 3P + 1NF

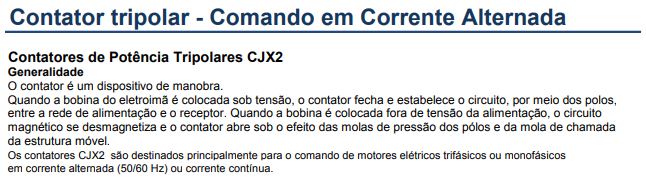

O Contator Tripolar de Potência BHS modelo CJX2-1201 é um dispositivo eletromecânico projetado para o manobra, controle e proteção de motores elétricos trifásicos, circuitos de iluminação, bancos de capacitores e cargas industriais em geral.

Compatível e intercambiável com o padrão LC1D-12, este contator garante alta durabilidade operacional e manobra segura do circuito de potência através do isolamento do circuito de comando.

Aplicações Recomendadas

• Partida direta e reversora de motores elétricos trifásicos até 7,5 CV / 5,5 kW (380V).
• Acionamento de painéis de automação industrial, quadros de comando e bombas d'água.
• Sistemas de aquecimento elétrico, compressores e ventilação industrial.
• Comutação de cargas resistivas (categoria de emprego AC-1).

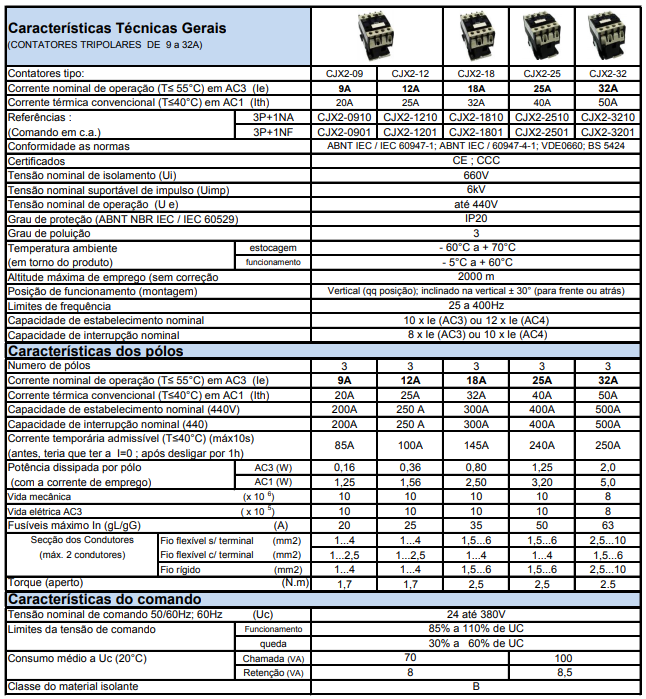

Especificações Técnicas

• Marca: BHS Eletrônica / Automação
• Modelo: CJX2-1201 (Referência cruzada LC1D-12)
• Número de Polos de Potência: 3 Polos (3P - Tripolar)
• Corrente Nominal de Operação ( em AC-3): 12A
• Corrente Térmica Convencional ( em AC-1): 20A / 25A
• Contatos Auxiliares Integrados: 1NF (1 Normalmente Fechado)
• Frequência de Operação: 50/60 Hz
• Tensão Nominal de Isolação (): 660V / 690V
• Grau de Proteção: IP20 (proteção contra toques acidentais nos terminais)
• Fixação/Montagem: Trilho DIN 35mm ou fixação por parafusos na placa de montagem
• Normas Técnicas: IEC 60947-4-1 / GB 14048.4

Capacidade de Potência por Tensão (Categoria AC-3):

• 220V / 230V: 3 kW / 4 CV
• 380V / 400V: 5,5 kW / 7,5 CV
• 440V: 5,5 kW / 7,5 CV

Dimensões e Peso Aproximados:

• Largura: 47 mm
• Altura: 75 mm
• Profundidade: 82 mm
• Peso: ~0,320 kg

Diferenciais e Benefícios

• Construção Robusta: Corpo em polímero autoextinguível de alta resistência mecânica e térmica.
• Fácil Integração: Permite acoplamento direto de relés térmicos de sobrecarga (série JR28 / JRS4 / LRD).
• Expansibilidade: Compatível com blocos de contatos auxiliares topo/frontal e lateral, além de temporizadores pneumáticos.
• Segurança: Terminais IP20 com parafusos imperdíveis e marcação de sinalização visual clara.
