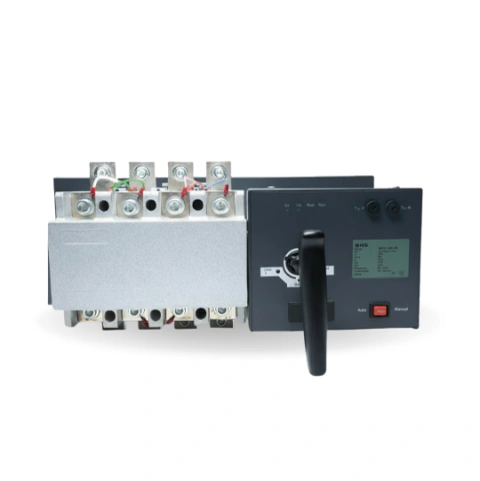

Chave de Transferência Motorizada Tetrapolar BHS BACS-630-4Q 630A 380V
Descrição Geral
A Chave de Transferência Motorizada Tetrapolar BHS BACS-630-4Q (Seccionadora Reversora) é um equipamento elétrico de alta capacidade e máxima robustez, projetado para realizar a manobra e comutação automática ou manual de fontes de energia no esquema NORMAL / EMERGÊNCIA (Rede Concessionária / Grupo Gerador ou Rede / Rede) em instalações trifásicas com neutro operando em 380V CA.
Dimensionada para suportar uma corrente nominal contínua de 630 Amperes, a linha BACS-630 na versão 4Q destaca-se por utilizar tensão de comando e motorização direta em 380V CA. Essa característica permite que o circuito de controle motorizado seja alimentado diretamente pela tensão de linha trifásica de 380V, otimizando o espaço interno do painel e reduzindo custos ao dispensar transformadores auxiliares abaixadores. O equipamento conta com intertravamento redundante (mecânico e elétrico), comutação de alta velocidade, contatos auxiliares de sinalização de posição, alavanca para acionamento manual de emergência e trava de segurança mecânica por chave/cadeado na posição desligado ("0").
Especificações Técnicas (Modelo BACS-630-4Q)
- Código do Modelo: BACS-630-4Q
- Série: BACS
- Sufixo "4Q": Quadripolar (4 Polos - 3 Fases + Neutro) com comando e motorização em 380V CA
- Número de Polos: 4 Polos (Tetrapolar - 3 Fases + Neutro)
- Corrente Nominal de Operação (
): 630 Amperes - Tensão Nominal de Operação (
): 380V / 400V / 415V CA - Tensão de Comando / Motorização: 380V CA (
) - Tensão Nominal de Isolamento (
): 800V / 1000V - Capacidade de Interrupção de Curto-Circuito (
): 26 kA - Capacidade de Suportabilidade de Curto-Circuito (
): 12 kA / 1s - Sistemas de Segurança: Intertravamento mecânico e elétrico integrado (impede o acionamento simultâneo das duas fontes), indicação mecânica visual frontal da Posição I - 0 - II, e trava de bloqueio por chave/cadeado na posição neutra.
- Modos de Operação: Automático/Motorizado (Controle elétrico por CLP, relés de transferência ou controlador de QTA) e Manual de Emergência (via alavanca frontal).
- Conexão Elétrica: Barramentos planos reforçados em cobre maciço para fixação por parafusos/porcas e suporte a sapatas de alta amperagem, cabos paralelos de grande bitola ou barramentos de cobre blindados de até 630A.
Estimativa de Peso para Frete e Logística
- Peso Líquido do Produto: ~14,0 kg
- Peso Bruto Médio (Produto + Embalagem Reforçada / Caixa de Madeira ou Papelão Triplo Reforçado): ~15,8 kg a 16,8 kg
Aplicações Principais
- Quadros de Transferência Automática (QTA) para redes trifásicas industriais e comerciais em 380V.
- Comutação de potência principal para Grupos Geradores de grande porte (350 kVA a 450 kVA+).
- Infraestruturas críticas de alto consumo, como Data Centers Hyperscale, Hospitais Centrais, Shopping Centers e Minerações.
- Quadros Gerais de Baixa Tensão (QGBT), Subestações e Centros de Controle de Motores (CCM).
