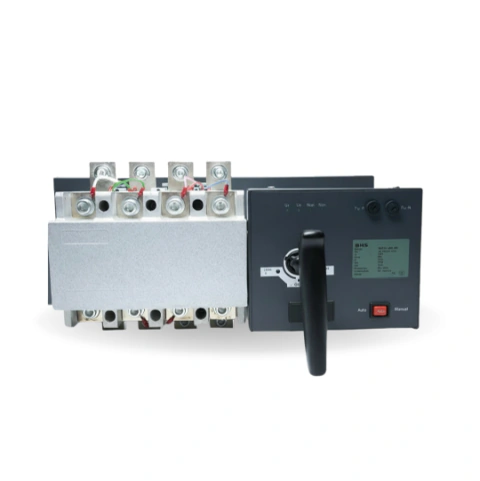

Chave de Transferência Motorizada Tetrapolar BHS BACS-630-4M 630A 220V
Descrição Geral
A Chave de Transferência Motorizada Tetrapolar BHS BACS-630-4M (Seccionadora Reversora) é um equipamento elétrico de altíssima capacidade e máxima confiabilidade, especialmente dimensionado para manobra e comutação automática ou manual de alta potência entre duas fontes de energia no esquema NORMAL / EMERGÊNCIA (Rede Concessionária / Grupo Gerador ou Rede / Rede) em instalações trifásicas com neutro operando em 220V CA.
Projetada para suportar uma corrente nominal contínua de 630 Amperes, a série BACS-630 na versão 4M possui acionamento por tensão de comando e motorização em 220V CA. Trata-se da solução ideal para grandes Painéis de Distribuição Geral de Baixa Tensão (QGBT), Subestações e Quadros de Transferência Automática (QTA). O equipamento é dotado de duplo intertravamento (mecânico e elétrico) que impede o acionamento simultâneo das duas fontes, contatos auxiliares para sinalização remota de posição, indicação visual frontal (I - 0 - II), manopla/alavanca auxiliar para acionamento manual de emergência e bloqueio de segurança por chave/cadeado na posição desligado ("0").
Especificações Técnicas (Modelo BACS-630-4M)
- Código do Modelo: BACS-630-4M
- Série: BACS
- Sufixo "4M": Quadripolar (4 Polos - 3 Fases + Neutro) com comando e motorização em 220V CA
- Número de Polos: 4 Polos (Tetrapolar - 3 Fases + Neutro)
- Corrente Nominal de Operação (
): 630 Amperes - Tensão Nominal de Operação (
): 400V / 415V CA - Tensão de Comando / Motorização: 220V CA (
) - Tensão Nominal de Isolamento (
): 800V / 1000V - Capacidade de Interrupção de Curto-Circuito (
): 26 kA - Capacidade de Suportabilidade de Curto-Circuito (
): 12 kA / 1s - Mecanismos de Segurança: Duplo intertravamento (elétrico e mecânico redundantes integrados), trava de segurança por chave/cadeado no modo desenergizado (posição neutra "0") e indicação visual mecânica frontal.
- Modos de Operação: Automático/Motorizado (Controle elétrico remoto por CLP, relés de transferência ou controladores de QTA) e Manual de Emergência (via alavanca frontal destacável).
- Conexão Elétrica: Terminal tipo barramento plano de cobre maciço reforçado, projetado para fixação por parafusos/porcas e suporte a sapatas de alta amperagem, cabos paralelos de grande bitola ou barramentos de cobre blindados de até 630A.
Estimativa de Peso para Frete e Logística
- Peso Líquido do Produto: ~13,8 kg
- Peso Bruto Médio (Produto + Embalagem Reforçada / Caixa de Madeira ou Papelão Triplo Reforçado): ~15,5 kg a 16,5 kg
Aplicações Principais
- Quadros de Transferência Automática (QTA) de grande porte para indústrias pesadas, usinas, plantas químicas e mineração.
- Comutação principal para Grupos Geradores de grande porte (350 kVA a 450 kVA+).
- Infraestruturas críticas de grande porte, como Data Centers, Complexos Hospitalares, Aeroportos e Shopping Centers.
- Quadros Gerais de Baixa Tensão (QGBT), Subestações de Entrada e Centros de Controle de Motores (CCM).
