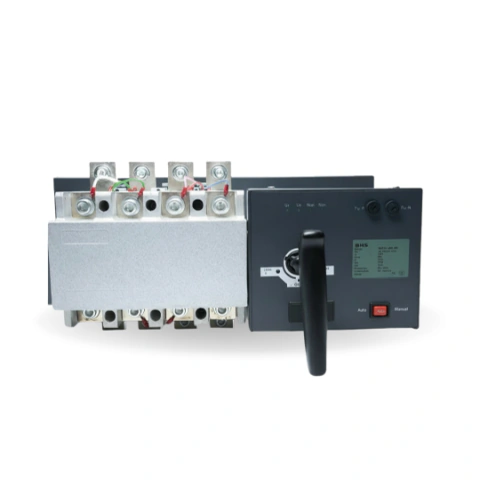

Chave de Transferência Motorizada Tetrapolar BHS BACS-100-4M 100A 220V
Descrição Geral
A Chave de Transferência Motorizada Tetrapolar BHS BACS-100-4M (Seccionadora Reversora) é um equipamento compacto, seguro e de alta eficiência, projetado para comutar redes elétricas no esquema NORMAL / EMERGÊNCIA (Rede Concessionária / Grupo Gerador ou Rede / Rede) em instalações trifásicas com neutro.
Projetada para uma corrente nominal contínua de 100 Amperes, a linha BACS é reconhecida pelo excelente aproveitamento de espaço em painéis e pela alta durabilidade mecânica e elétrica. Operando com tensão de comando em 220V CA, ela realiza a transferência automática e motorizada entre as fontes com elevada rapidez, além de permitir o manuseio manual em caso de emergência através de alavanca/manopla de acionamento.
Especificações Técnicas (Modelo BACS-100-4M)
- Código do Modelo: BACS-100-4M
- Série: BACS
- Número de Polos: 4 Polos (Tetrapolar - 3 Fases + Neutro)
- Corrente Nominal de Operação (
): 100 Amperes - Tensão Nominal de Operação (
): 400V CA / 415V CA - Tensão de Comando / Motorização: 220V CA (
) - Tensão Nominal de Isolamento (
): 800V / 1000V - Sistemas de Proteção e Segurança: Intertravamento mecânico e elétrico integrado que impede o acionamento simultâneo das duas fontes, indicação visual frontal da Posição I - 0 - Posição II, e trava de segurança por chave/cadeado para manutenção.
- Modos de Operação: Automático/Motorizado e Manual de Emergência.
- Conexão Elétrica: Bornes/barramentos reforçados para recepção de sapatas e cabos de até 100A.
Aplicações Principais
- Quadros de Transferência Automática (QTA) para geradores de pequeno e médio porte.
- Comutação de segurança em instalações comerciais, edifícios residenciais, supermercados e clínicas.
- Sistemas de comutação entre rede concessionária e sistemas fotovoltaicos (Solares Off-Grid/Hybrid) ou geradores dedicated.
- Painéis de distribuição e quadros de iluminação/força em ambientes industriais e comerciais.
