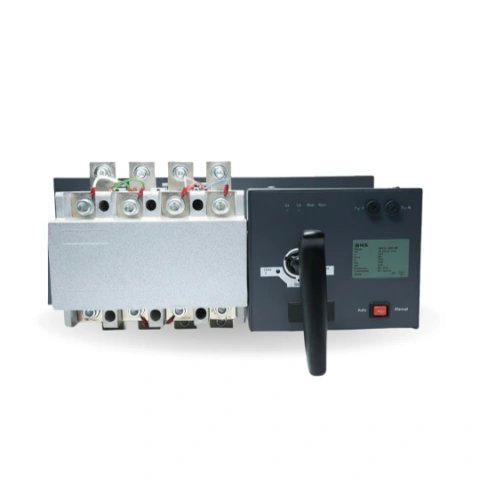

Chave de Transferência Motorizada Tetrapolar BHS BACS-800-4Q 800A 380V
Descrição Geral
A Chave de Transferência Motorizada Tetrapolar BHS BACS-800-4Q (Seccionadora Reversora) é um equipamento elétrico industrial de alta performance e extrema robustez, projetado para efetuar a comutação rápida, segura e automática (ou manual) de grandes potências em sistemas trifásicos com neutro operando na topologia NORMAL / EMERGÊNCIA (Rede Concessionária / Grupo Gerador ou Rede / Rede) em 380V CA.
Projetada para suportar uma corrente nominal contínua de 800 Amperes, a série BACS-800 na especificação 4Q utiliza tensão de comando e acionamento motorizado direto em 380V CA. Essa característica otimiza o circuito elétrico dos painéis de 380V trifásicos ao dispensar a necessidade de transformadores auxiliares para rebaixamento de tensão de comando. A chave conta com duplo intertravamento (mecânico e elétrico redundantes), contatos auxiliares para monitoramento e sinalização remota de posição, indicação visual frontal (I - 0 - II), alavanca metálica para manobra manual de emergência e sistema de trava mecânica por chave/cadeado na posição neutra (desligado "0").
Especificações Técnicas (Modelo BACS-800-4Q)
- Código do Modelo: BACS-800-4Q
- Série: BACS
- Sufixo "4Q": Quadripolar (4 Polos - 3 Fases + Neutro) com comando e motorização direta em 380V CA
- Número de Polos: 4 Polos (Tetrapolar - 3 Fases + Neutro)
- Corrente Nominal de Operação (
): 800 Amperes - Tensão Nominal de Operação (
): 380V / 400V / 415V CA - Tensão de Comando / Motorização: 380V CA (
) - Tensão Nominal de Isolamento (
): 800V / 1000V - Capacidade de Interrupção de Curto-Circuito (
): 26 kA - Capacidade de Suportabilidade de Curto-Circuito (
): 12 kA / 1s - Sistemas de Segurança: Intertravamento elétrico e mecânico integrado (impede o acionamento e fechamento simultâneo das duas fontes), trava de segurança por chave/cadeado na posição desenergizada ("0") e indicação mecânica visual de posição de contatos (I - 0 - II).
- Modos de Operação: Automático/Motorizado (Comando elétrico por CLP, relés de transferência ou controladores automáticos de QTA) e Manual de Emergência (via alavanca frontal destacável).
- Conexão Elétrica: Terminal tipo barramento plano de cobre maciço reforçado com furação padronizada para fixação de parafusos/porcas e suporte a sapatas de alta amperagem, múltiplos cabos por fase ou barramentos de cobre blindados de até 800A.
Estimativa de Peso para Frete e Logística
- Peso Líquido do Produto: ~14,8 kg
- Peso Bruto Médio (Produto + Embalagem Reforçada / Caixa de Madeira ou Papelão Triplo Reforçado): ~16,5 kg a 17,5 kg
Aplicações Principais
- Quadros de Transferência Automática (QTA) de alta capacidade para indústrias pesadas, usinas, plantas químicas e mineração em 380V.
- Comutação de potência principal para Grupos Geradores de grande porte (450 kVA a 600 kVA+).
- Infraestruturas críticas de alto consumo, como Data Centers Hyperscale, Complexos Hospitalares, Aeroportos e Shopping Centers.
- Quadros Gerais de Distribuição de Baixa Tensão (QGBT), Subestações de Entrada e Centros de Controle de Motores (CCM).
