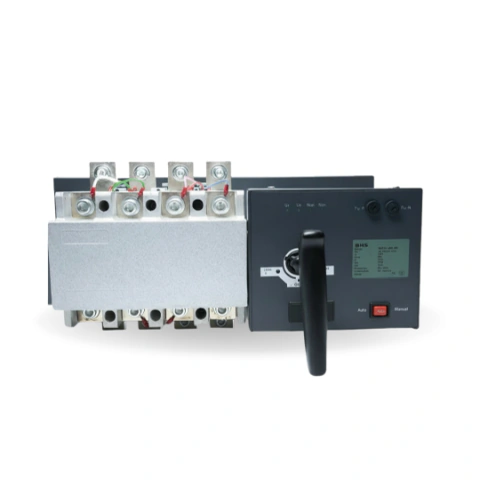

Chave de Transferência Motorizada Tetrapolar BHS BACS-800-4M 800A 220V
Descrição Geral
A Chave de Transferência Motorizada Tetrapolar BHS BACS-800-4M (Seccionadora Reversora) é um equipamento elétrico de alta capacidade e extrema confiabilidade, projetado para realizar a manobra e a comutação automática ou manual de potência em sistemas trifásicos com neutro operando no esquema NORMAL / EMERGÊNCIA (Rede Concessionária / Grupo Gerador ou Rede / Rede).
Projetada para suportar uma corrente nominal de 800 Amperes, a série BACS-800 no modelo 4M conta com tensão de comando e acionamento motorizado em 220V CA (fase-fase ou fase-neutro, dependendo da topologia do painel). É uma solução indicada para montagem em Quadros de Transferência Automática (QTA), Quadros Gerais de Distribuição de Baixa Tensão (QGBT) e Subestações de Entrada. O equipamento possui duplo intertravamento (elétrico e mecânico), comutação rápida e segura, contatos auxiliares de sinalização de posição, alavanca destacável para operação manual de emergência e trava mecânica de segurança por chave/cadeado na posição neutra (desligado "0").
Nota sobre o Comando Elétrico: O modelo de sufixo 4M utiliza tensão de comando e motorização em 220V CA (diferente da versão 4Q, que opera em 380V CA).
Especificações Técnicas (Modelo BACS-800-4M)
- Código do Modelo: BACS-800-4M
- Série: BACS
- Sufixo "4M": Quadripolar (4 Polos - 3 Fases + Neutro) com comando e motorização em 220V CA
- Número de Polos: 4 Polos (Tetrapolar - 3 Fases + Neutro)
- Corrente Nominal de Operação (
): 800 Amperes - Tensão Nominal de Operação (
): 400V / 415V CA - Tensão de Comando / Motorização: 220V CA (
) - Tensão Nominal de Isolamento (
): 800V / 1000V - Capacidade de Interrupção de Curto-Circuito (
): 26 kA - Capacidade de Suportabilidade de Curto-Circuito (
): 12 kA / 1s - Mecanismos de Segurança: Intertravamento elétrico e mecânico redundante integrado (impossibilita a sobreposição simultânea de duas fontes), trava por chave/cadeado no modo desenergizado (posição "0") e indicação mecânica visual de posição (I - 0 - II).
- Modos de Operação: Automático/Motorizado (comando elétrico por CLP, módulos controladores de QTA ou relés de transferência) e Manual de Emergência (via alavanca frontal).
- Conexão Elétrica: Barramentos planos reforçados de cobre maciço com furação apropriada para fixação por parafusos/porcas e suporte a sapatas de alta amperagem, múltiplos cabos por fase ou barramentos de cobre blindados dimensionados para 800A.
Estimativa de Peso para Frete e Logística
- Peso Líquido do Produto: ~14,5 kg
- Peso Bruto Médio (Produto + Embalagem Reforçada / Caixa de Madeira ou Papelão Triplo Reforçado): ~16,2 kg a 17,2 kg
Aplicações Principais
- Quadros de Transferência Automática (QTA) em indústrias pesadas, usinas, plantas químicas e mineração alimentadas em sistemas 220V.
- Comutação de potência principal para Grupos Geradores de grande porte (450 kVA a 600 kVA+).
- Infraestruturas críticas de grande porte, como Data Centers, Complexos Hospitalares, Aeroportos e Shopping Centers.
- Quadros Gerais de Distribuição de Baixa Tensão (QGBT), Subestações de Entrada e Centros de Controle de Motores (CCM).
