Chave de Transferência Motorizada Tetrapolar BHS MQ5-1000/4 1000A 220V
Descrição Geral
A Chave de Transferência Motorizada Tetrapolar BHS MQ5-1000/4 (Seccionadora Reversora) é um equipamento industrial de alta potência e máxima confiabilidade, projetado para realizar a comutação e manobra automática ou manual de circuitos trifásicos com neutro em instalações de grande porte.
Construída para suportar uma corrente nominal contínua de 1000 Amperes, ela possui estrutura mecânica reforçada com barramentos de cobre estanhado de alta condutividade para conexão de sapatas de cabos e barramentos pesados. Operando com tensão de comando em 220V CA, realiza a transferência automática entre fontes de energia (Rede Concessionária / Gerador ou Rede / Rede) com tempo de resposta ágil. O modelo oferece flexibilidade total com acionamento motorizado (remoto/automático), acionamento manual de emergência via alavanca industrial de duplo empunho e sistema mecânico de bloqueio por chave/cadeado para manutenção segura.

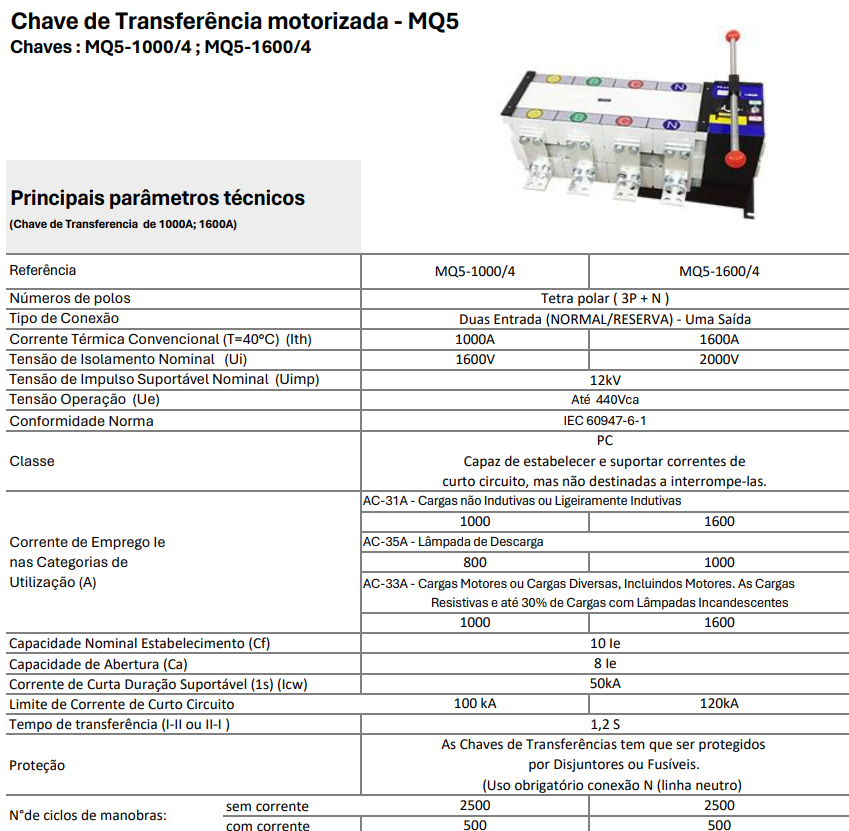

Especificações Técnicas (Modelo MQ5-1000/4)
- Código do Modelo: MQ5-1000/4
- Número de Polos: 4 Polos (Tetrapolar - 3 Fases + Neutro)
- Corrente Nominal de Operação (
): 1000 Amperes - Tensão Nominal de Operação (
): 415V CA - Tensão de Comando / Motorização: 220V CA (
) - Tensão Nominal de Isolamento (
): 1000V - Tensão Suportável de Impulso (
): 13 kV - Tempo de Comutação / Transferência: ~0,60 segundos
- Categoria de Utilização: AC-33iB
- Modos de Operação: Elétrico (Automático/Motorizado) e Manual (via Alavanca de Duplo Empunho)
- Sistemas de Segurança: Bloqueio por chave de segredo e cadeado na posição desligado, indicador visual frontal da posição do contato e sinalização dos circuitos (Fases A, B, C e Neutro N).
- Vida Útil Mecânica / Elétrica: 5.000 manobras mecânicas / 1.000 manobras elétricas
- Conexão de Potência: Barramentos planos perfurados de alta capacidade, projetados para fixação por parafusos duplos em cabos e sapatas de alta amperagem.
Aplicações Principais
- Quadros de Transferência Automática (QTA) de altíssima capacidade para Grupos Geradores de grande porte.
- Subestações de energia, indústrias pesadas, siderúrgicas, minerações e usinas.
- Infraestruturas críticas como Data Centers de grande porte, Hospitais Centrais, Aeroportos e Shopping Centers.
- Sistemas de entrada e comutação para painéis gerais de distribuição (PDU / GDU) e parques solares de grande potência.
