Chave de Transferência Motorizada Tetrapolar BHS MQ5-2000/4 2000A 220V
Descrição Geral
A Chave de Transferência Motorizada Tetrapolar BHS MQ5-2000/4 (Seccionadora Reversora) é uma solução de altíssimo porte e máxima capacidade industrial, projetada para a manobra, seccionamento e comutação automática ou manual de fontes de alimentação elétrica em redes trifásicas com neutro (Rede Concessionária / Gerador de Grande Porte ou Rede / Rede).
Capaz de operar sob uma corrente nominal contínua de 2000 Amperes, ela é construída com uma estrutura mecânica extra-robusta e barramentos de cobre estanhado com furação industrial estendida, permitindo o acoplamento seguro de múltiplos cabos por fase ou barramentos de cobre de grande seção transversal. Operando com tensão de comando em 220V CA, realiza a transferência de cargas pesadas com tempo de comutação preciso de 0,60 segundos. O equipamento dispõe de controle elétrico (remoto/automático), acionamento manual de emergência via alavanca industrial reforçada e sistema de bloqueio de segurança mecânico com chave e suporte para cadeado na posição desligado.

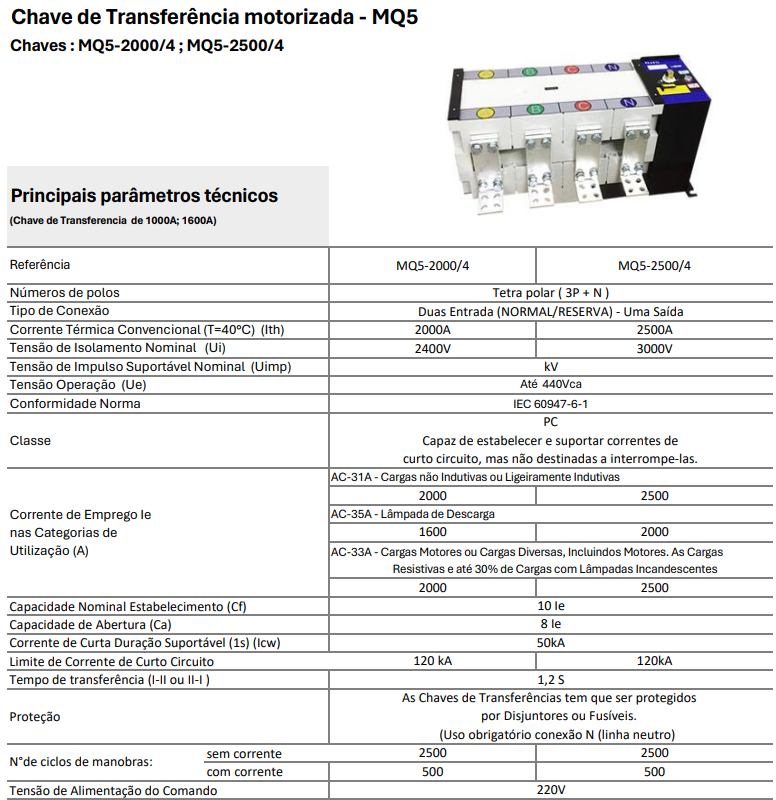

Especificações Técnicas (Modelo MQ5-2000/4)
- Código do Modelo: MQ5-2000/4
- Número de Polos: 4 Polos (Tetrapolar - 3 Fases + Neutro)
- Corrente Nominal de Operação (
): 2000 Amperes - Tensão Nominal de Operação (
): 415V CA - Tensão de Comando / Motorização: 220V CA (
) - Tensão Nominal de Isolamento (
): 1000V - Tensão Suportável de Impulso (
): 13 kV - Tempo de Comutação / Transferência: ~0,60 segundos
- Categoria de Utilização: AC-33iB
- Modos de Operação: Elétrico (Automático/Motorizado) e Manual (via Alavanca Industrial Reforçada)
- Sistemas de Segurança: Bloqueio mecânico por chave de segredo e cadeado na posição desligado, sinalização mecânica do estado dos contatos no painel frontal e identificação visual dos circuitos (Fases A, B, C e Neutro N).
- Vida Útil Mecânica / Elétrica: 5.000 manobras mecânicas / 1.000 manobras elétricas
- Conexão de Potência: Barramentos planos reforçados de alta condutividade com padrão de furação múltipla para fixação por parafusos industriais em barramentos pesados e sapatas de grande amperagem.
Aplicações Principais
- Quadros de Transferência Automática (QTA) de alta capacidade para Grupos Geradores em megawatts (MW).
- Subestações de entrada e distribuição geral em grandes plantas industriais, siderúrgicas, minerações e indústrias automotivas.
- Infraestruturas críticas de altíssima exigência, tais como Data Centers Hyperscale, Hospitais de Grande Porte, Aeroportos e Complexos Comerciais.
- Sistemas de comutação para painéis de distribuição geral (PDU / GDU) e usinas solares centralizadas de grande capacidade.
