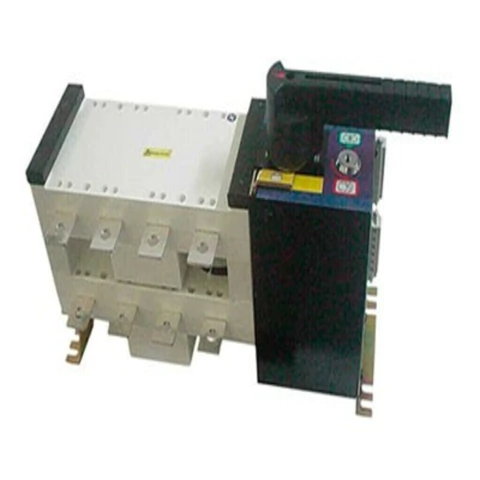

Chave de Transferência Motorizada Tetrapolar BHS MQ5-250/4 250A 220V
Descrição Geral
A Chave de Transferência Motorizada Tetrapolar BHS MQ5-250/4 (Seccionadora Reversora) é um equipamento de alta capacidade projetado para a comutação segura, robusta e automática entre duas fontes de alimentação elétrica (Rede/Gerador ou Rede/Rede) em instalações trifásicas com neutro.
Desenhada para suportar uma corrente nominal de 250 Amperes e operando com tensão de comando em 220V CA, ela oferece tempo de transferência ágil de aproximadamente 0,45 segundos, garantindo o mínimo de interrupção na alimentação de cargas de alto porte. O modelo oferece flexibilidade com operação motorizada (automática/remota), operação manual (por alavanca/manopla frontal) e trava de segurança integrada por cadeado para manutenções.

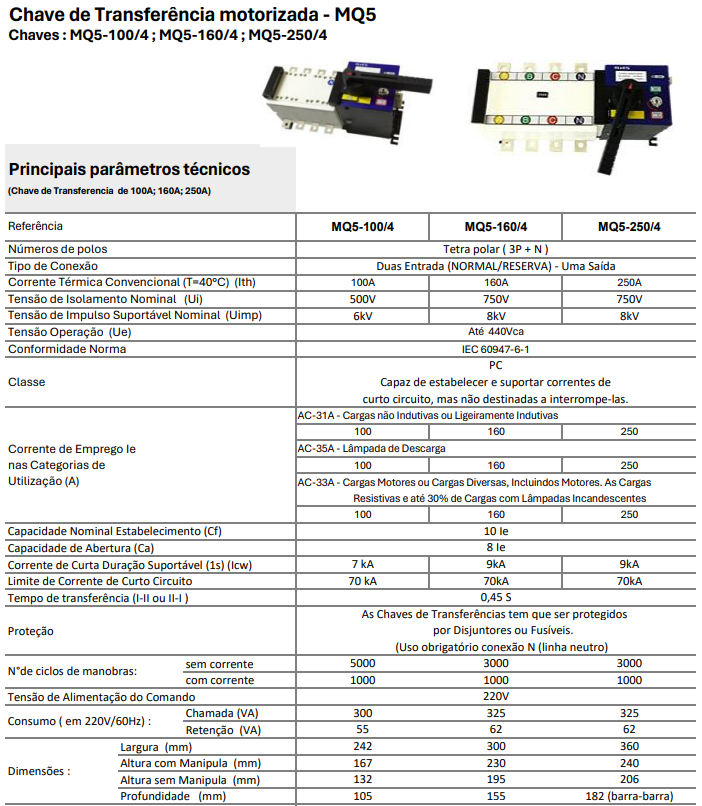

Especificações Técnicas (Modelo MQ5-250/4)
- Código do Modelo: MQ5-250/4
- Número de Polos: 4 Polos (Tetrapolar - 3 Fases + Neutro)
- Corrente Nominal de Operação (
): 250 Amperes - Tensão de Comando / Motorização: 220V CA (
) - Tensão Nominal de Isolamento (
): 800V - Tensão Suportável de Impulso (
): 8 kV - Tempo de Comutação / Transferência: ~0,45 segundos
- Capacidade de Interrupção / Curto-circuito (
): 7 kA - Modos de Operação: Elétrico (Automático/Motorizado) e Manual (via Alavanca/Manopla frontal)
- Mecanismos de Segurança: Trava mecânica por cadeado para bloqueio na posição desligado e indicador visual mecânico de posição da chave.
- Vida Útil Mecânica / Elétrica: 5.000 manobras mecânicas / 1.000 manobras elétricas
- Conexão de Potência: Terminais e barramentos reforçados projetados para cabos e conexões de alta amperagem.
Aplicações Principais
- Quadros de Transferência Automática (QTA) de grande porte para Grupos Geradores.
- Unidades industriais, indústrias químicas, metalúrgicas e agroindústrias.
- Infraestruturas críticas como Hospitais, Data Centers, Shopping Centers e Edifícios Comerciais.
- Comutação de alta capacidade entre concessionária e sistemas fotovoltaicos ou nobreaks de alta potência.
