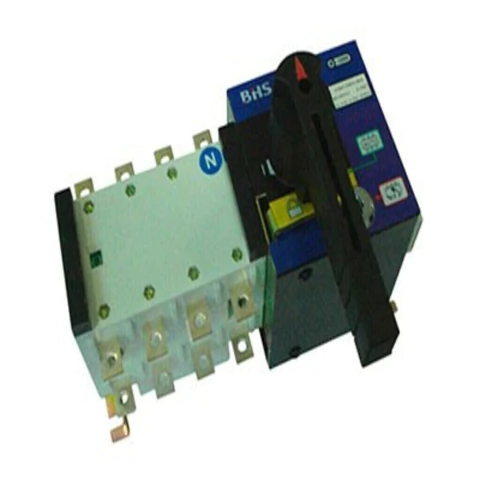

Chave de Transferência Motorizada Tetrapolar BHS MQ5-630/4 630A 220V
Descrição Geral
A Chave de Transferência Motorizada Tetrapolar BHS MQ5-630/4 (Seccionadora Reversora) é um equipamento de alta capacidade projetado para o seccionamento, comutação e manobra automática e ultra-robusta de fontes de alimentação elétrica em sistemas trifásicos com neutro (Rede/Gerador ou Rede/Rede).
Com capacidade nominal de 630 Amperes e tensão de comando em 220V CA, ela atende às mais rigorosas exigências de infraestrutura industrial e comercial, garantindo a continuidade no fornecimento de energia com um tempo de comutação ágil de aproximadamente 0,45 segundos. Possui acionamento motorizado elétrico (remoto/automático), acionamento manual por alavanca frontal e sistema integrado de trava de segurança por cadeado para proteção durante manutenções preventivas ou corretivas.

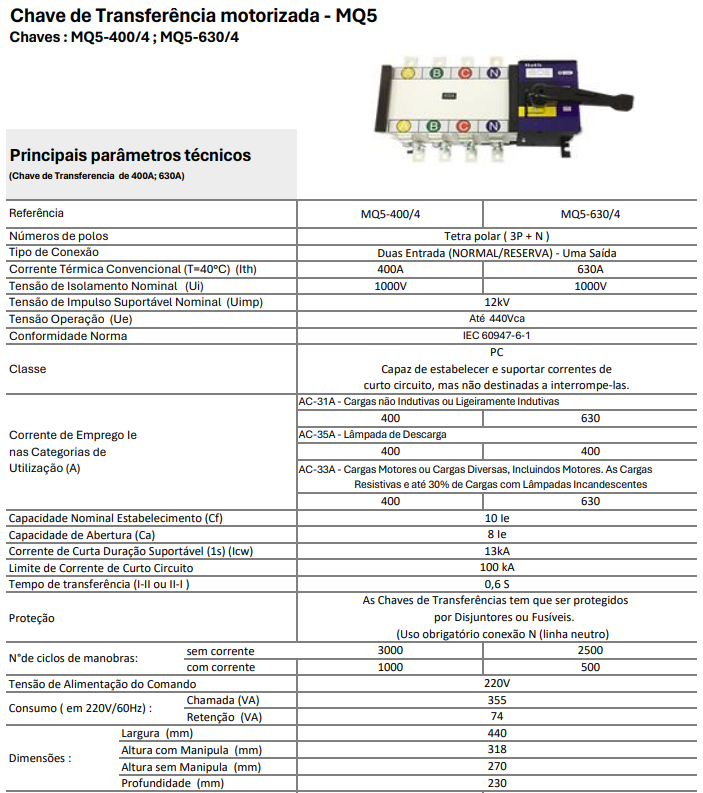

Especificações Técnicas (Modelo MQ5-630/4)
- Código do Modelo: MQ5-630/4
- Número de Polos: 4 Polos (Tetrapolar - 3 Fases + Neutro)
- Corrente Nominal de Operação (
): 630 Amperes - Tensão de Comando / Motorização: 220V CA (
) - Tensão Nominal de Isolamento (
): 800V - Tensão Suportável de Impulso (
): 8 kV - Tempo de Comutação / Transferência: ~0,45 segundos
- Capacidade de Interrupção / Curto-circuito (
): 7 kA - Modos de Operação: Elétrico (Automático/Motorizado) e Manual (via Alavanca/Manopla frontal)
- Mecanismos de Segurança: Bloqueio mecânico por cadeado na posição desligado e indicador visual mecânico do estado das lâminas de contato.
- Vida Útil Mecânica / Elétrica: 5.000 manobras mecânicas / 1.000 manobras elétricas
- Conexão de Potência: Barramentos de cobre/latão reforçados de alta condutividade para conexão de cabos de grande bitola ou sapatas de barramento elétrico.
Aplicações Principais
- Quadros de Transferência Automática (QTA) de grande porte para Grupos Geradores de alta potência.
- Complexos industriais, usinas, indústrias siderúrgicas, mineração e agroindústrias.
- Infraestruturas críticas de grande porte, como Hospitais Centrais, Data Centers, Aeroportos e Shopping Centers.
- Comutação de fontes redundantes e sistemas fotovoltaicos centralizados para subestações e painéis de distribuição geral (PDU/GDR).
