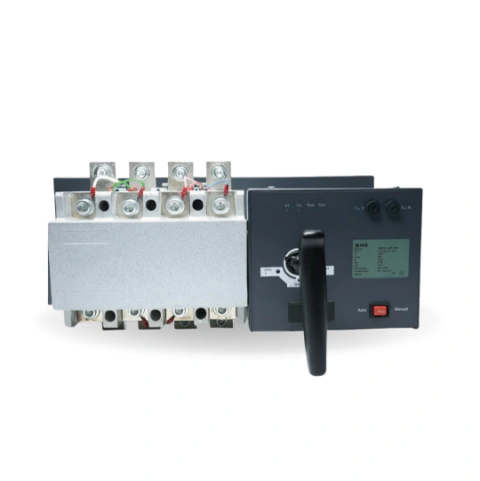

Chave de Transferência Motorizada Tetrapolar BHS BACS-250-4Q 250A 380V
Descrição Geral
A Chave de Transferência Motorizada Tetrapolar BHS BACS-250-4Q (Seccionadora Reversora) é um equipamento elétrico de alta capacidade e extrema confiabilidade, projetado para realizar a comutação e manobra automática ou manual de fontes de energia no sistema NORMAL / EMERGÊNCIA (Rede Concessionária / Grupo Gerador ou Rede / Rede) em redes trifásicas com neutro operando em 380V CA.
Desenvolvida para suportar uma corrente nominal contínua de 250 Amperes, a série BACS-250 na versão 4Q utiliza tensão de comando e motorização direta em 380V CA. Essa característica permite a ligação direta da bobina e do motor de comutação à linha elétrica principal de 380V, dispensando a necessidade de transformadores abaixadores de comando na montagem do painel. O equipamento dispõe de duplo intertravamento (mecânico e elétrico), comutação rápida e segura, além de manopla auxiliar para acionamento manual de emergência e trava de segurança por chave/cadeado.
Especificações Técnicas (Modelo BACS-250-4Q)
- Código do Modelo: BACS-250-4Q
- Série: BACS
- Sufixo "4Q": Quadripolar (4 Polos - 3 Fases + Neutro) com comando e motorização em 380V CA
- Número de Polos: 4 Polos (Tetrapolar - 3 Fases + Neutro)
- Corrente Nominal de Operação (
): 250 Amperes - Tensão Nominal de Operação (
): 380V / 400V / 415V CA - Tensão de Comando / Motorização: 380V CA (
) - Tensão Nominal de Isolamento (
): 800V / 1000V - Capacidade de Interrupção de Curto-Circuito (
): 9,18 kA - Capacidade de Suportabilidade de Curto-Circuito (
): 5 kA - Largura do Corpo: 360 mm
- Sistemas de Segurança: Intertravamento mecânico e elétrico integrado (impede a conexão simultânea das duas fontes), indicação mecânica visual de posição (I - 0 - II) e sistema de bloqueio por chave/cadeado na posição neutra/desligada.
- Modos de Operação: Automático/Motorizado (Controle elétrico remoto) e Manual de Emergência (via alavanca frontal).
- Conexão Elétrica: Bornes e barramentos planos de cobre projetados para fixação por parafusos duplos em sapatas e cabos de até 250A.
Estimativa de Peso para Frete e Logística
- Peso Líquido do Produto: ~5,9 kg
- Peso Bruto Médio (Produto + Embalagem Reforçada): ~6,7 kg a 6,9 kg
Aplicações Principais
- Quadros de Transferência Automática (QTA) industriais e comerciais operando em tensão trifásica de 380V.
- Comutação principal para Grupos Geradores de médio e grande porte em condomínios comerciais, galpões logísticos e indústrias.
- Sistemas de redundância e continuidade de energia para centros de processamento de dados, supermercados e hospitais alimentados em 380V.
- Painéis de Distribuição Geral (GDU) e Centros de Controle de Motores (CCM).
